在低压配电系统中，断路器负责过载和短路保护，但有一种更“敏感”的保护装置——剩余电流保护模块（RCD，即俗称的漏电保护器），专门用来防范致命的“接地故障”和电击事故。

很多人会问：是不是所有回路都要加漏电保护？哪些场合不加反而违规？哪些场合加了反而是浪费？

本文将依据国家标准（GB 50054、GB 50303等）和工程实践，为您梳理必须加装剩余电流保护模块的十大典型场合，以及明确的豁免原则。

 一、先搞懂：剩余电流保护模块到底保护什么？

剩余电流保护模块检测的是“流出与流回电流的差值”——正常情况下，火线流出多少，零线就流回多少，差值为零。一旦差值超过设定值（一般为30mA、100mA、300mA等），说明有电流泄漏到了大地（可能经过人体或设备外壳），模块就会瞬间跳闸。

核心保护对象：人身电击、电气火灾、设备绝缘损坏。

 二、必须加装剩余电流保护模块的十大场合

 1. 住宅内的所有插座回路 —— 强制中的强制

根据《低压配电设计规范》GB 50054，民用住宅内所有插座回路（包括普通插座、空调插座、厨房插座、卫生间插座）都必须加装剩余电流保护，动作电流不应大于30mA，动作时间不大于0.1秒。

原因：插座是用户直接接触的电气接口，移动设备、手持工具、潮湿环境都极易引发触电。

 2. 潮湿、导电环境内的固定设备

下列场所即使设备是固定的，也必须加装漏电保护（动作电流≤30mA）：

- 卫生间：电热水器、浴霸、电吹风插座。

- 厨房：洗碗机、净水器、垃圾处理器。

- 地下室、车库、洗衣房：洗衣机、烘干机、水泵。

- 室外：空调室外机、庭院照明、电动门、喷泉泵。

依据：环境湿度大、人体电阻降低，触电风险成倍增加。

 3. 施工现场的临时用电 —— 必须加，且更严格

建筑工地、装修现场的临时配电箱：

- 每一路末端插座或手持电动工具，必须加装≤30mA的漏电保护。

- 总配电箱或二级箱，还应加装≤100mA（防火灾）及≤300mA（防电弧）的延时型漏电保护。

原因：施工现场线路破损频繁、设备移动多、地面潮湿甚至积水，是触电高发区。

 4. 户外照明及景观照明

- 路灯、庭院灯、草坪灯、水下灯（喷泉、泳池）。

- 户外LED广告牌、节日灯饰。

要求：动作电流≤30mA，水下灯甚至要求≤10mA。户外线路易受潮、鼠咬、老化，漏电风险极高。

 5. 电动汽车充电桩

无论是家用交流充电桩（7kW）还是公共直流充电桩，国家标准强制要求：

- 每台充电桩的供电回路必须加装剩余电流保护模块（Type A或Type B型），动作电流≤30mA。

- 因为充电桩长期户外运行，且车辆与人身频繁接触。

 6. 移动式或手持式电气设备

- 电钻、角磨机、电锤、电焊机、潜水泵、地坪打磨机。

- 即使设备本身是II类（双重绝缘），规范仍建议通过带漏电保护的插座供电。

原因：移动设备电缆易破损，且操作者手握金属外壳，一旦漏电，电流经过心脏的路径最危险。

 7. 医院中的医疗电气设备（特定区域）

在医疗IT系统（不接地系统）之外，下列区域必须加装≤30mA的漏电保护：

- 普通病房的插座、护士站设备、医疗推车插座。

- 牙科设备、理疗仪器等与患者身体接触的设备。

注意：手术室、ICU等生命支持区域采用IT系统加绝缘监测，不使用普通RCD（避免误跳导致医疗中断）。

 8. 计算机房、数据中心（辅助回路）

虽然主设备UPS输出通常不直接加RCD（怕误跳），但以下回路必须加：

- 机房空调、新风、照明、维修插座。

- 辅助配电箱（非IT设备供电）。

原因：防止因其他回路漏电引发电气火灾，且保护维护人员。

 9. 易燃易爆场所（如加油站、化工厂）

- 加油站加油机供电回路、化工厂的照明及插座回路。

- 动作电流一般选≤100mA，并带有延时功能（防误跳），主要用于防电气火灾而非防触电。

规范：GB 50058 爆炸危险环境电力装置设计规范。

 10. 旧房改造、农村电网及临时性建筑

- 老旧住宅线路绝缘老化，漏电风险高。

- 农村水井泵、鱼塘增氧机、农业大棚用电。

- 活动板房、工地宿舍、展会临时配电。

这些场合线路质量参差不齐，漏电保护是最廉价有效的安全防线。

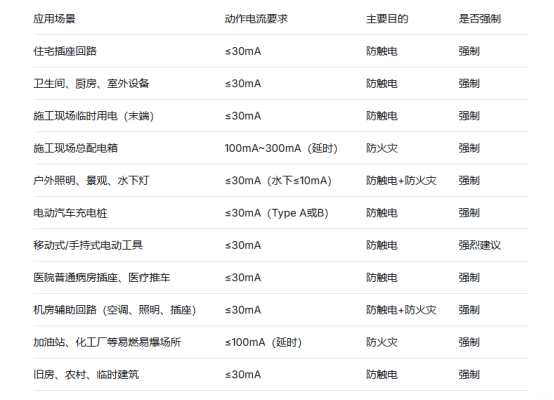

 三、一张表总结：什么场合必须加？

 四、什么场合绝对不能加（或必须慎重）？

虽然漏电保护很强大，但以下场合不应加装或必须采用特殊方案：

1. 为消防设备供电的主回路（如消防泵、喷淋泵、排烟风机）—— 误跳会导致火灾时设备无法启动，允许绝缘故障报警但不允许跳闸。

2. 医院手术室、ICU等生命支持区域的IT系统 —— 使用绝缘监测仪，RCD可能误跳危及生命。

3. 某些工业连续生产设备 —— 突然跳闸会造成重大经济损失或安全事故（如高炉冷却水泵），可采用300mA以上防火灾型加报警，不跳闸。

4. UPS输出回路向服务器供电 —— 高频漏电流可能引起RCD频繁误跳，应采用绝缘监测或专用方案。

 五、选型小贴士：漏电模块怎么配？

- 配合塑壳断路器：选择外置式剩余电流模块（Vigi附件）或一体式漏电断路器。

- 配合微型断路器：选用RCBO（一体式漏电+过载短路）或普通MCB + 漏电附件。

- 动作电流选择：

  - 防触电：30mA（最常用）

  - 防火灾：100mA、300mA、500mA（通常带延时）

  - 特殊场所（泳池、喷泉）：10mA

- 波形识别：

  - AC型：仅适用于纯阻性或普通正弦交流漏电。

  - A型：适用于整流电路、电脑、充电桩（强烈推荐）。

  - B型：适用于变频器、光伏、电动汽车（直流漏电）。

 六、总结：一句话记忆法

凡是人手可能触碰、环境潮湿、线路易损、或者为普通插座供电的地方，都必须加30mA漏电保护；只有消防、医疗IT、连续生产等特殊场合，才允许不加或改用报警不跳闸。

剩余电流保护模块，不是成本负担，而是保命钱。下一回做配电箱设计或家庭装修时，请对照本文清单，该加的一个都不能少。
