在低压配电系统中，欠压脱扣器（Under-voltage Release，简称UV或UVT）是一个容易被忽视但非常重要的保护附件。它的作用是：当电源电压下降到设定值（通常为额定电压的35%~70%）以下时，自动触发断路器跳闸，防止设备在低电压下异常运行。

但在实际工程中，欠压脱扣器分为瞬时型和延时型两种。虽然只差一个“延时”，应用场景和后果却截然不同。

选错了类型，可能导致：

- 不该跳的时候跳了（电网瞬间波动导致大面积断电）

- 该跳的时候不跳（电压真正低到危险程度却没有及时动作）

下面我们从原理、时间特性、典型应用和选型建议四个角度，详细对比这两种欠压线圈。

  工作原理回顾

先简单了解一下欠压脱扣器的基础原理，便于理解两者的差异。

欠压脱扣器内部有一个电磁线圈，并联在电源上。正常情况下，电压足够高，线圈产生的吸力克服弹簧力，脱扣器保持吸合状态，不影响断路器合闸。

当电压下降到设定阈值以下时：

- 吸力不足 → 弹簧复位 → 撞击脱扣机构 → 断路器跳闸

因此，欠压脱扣器是一种电压失压或欠压时自动断开的保护装置，常被用于：

- 防止电机在低电压下堵转烧毁

- 防止设备在电压恢复时意外自启动（需要人为复位）

- 满足某些行业规范（如起重机械、电梯等）

    瞬时型欠压线圈

1.  定义与时间特性

瞬时型欠压脱扣器：当电压低于设定阈值时，几乎没有延迟（通常在几十毫秒内）立即触发断路器跳闸。

- 动作时间：≤ 0.1秒（典型值）

- 恢复阈值：通常为额定电压的85%以上（重新合闸条件）

 2. 适用场景

由于反应极其敏感，瞬时型欠压线圈适用于不允许任何电压暂降的场合：

典型应用：

2.1 高危设备保护

   例如：起重机械、提升机、电梯。电压暂降可能导致电机转矩不足，造成重物坠落——必须立刻停机。

2.2  不允许自启动的设备

   某些设备在电压恢复后如果突然自行启动，会造成人身伤害或设备损坏（如木工机械、离心机）。

2.3工艺连续性要求极低的场合

   某些工业过程一旦电压不稳宁愿停机也不希望“带病运行”。

2.4 配合双电源切换系统

   当主电源欠压时，瞬时跳开主进线断路器，以便备用电源快速投入。

3. 主要风险

最大的问题：过于敏感。

电网中常见的瞬间电压暂降（例如大型电机启动、雷击、电网故障切除、电容投切）持续时间可能只有几十到几百毫秒，但足以让瞬时型欠压线圈动作，导致断路器跳闸。

后果：

- 一条生产线上所有设备同时停电

- 再次合闸需要人工到现场操作

- 造成不必要的停产损失

> 很多用户抱怨“电压一闪就跳了”，往往就是因为选了瞬时型欠压线圈，而电网稳定性并没有那么理想。

  延时型欠压线圈

1. 定义与时间特性

延时型欠压脱扣器：当电压低于设定阈值时，断路器不会立即跳闸，而是开始计时。如果电压在设定的延时时间内恢复至正常范围，则取消跳闸；如果延时结束电压仍然偏低，才触发跳闸。

- 常见延时时间：0.1s、0.5s、1s、3s、5s（可调或固定）

- 延时期间的电压状态：可以设计为“持续欠压才跳”或“瞬时跌落不管”

 2. 适用场景

延时型欠压线圈适用于希望躲过电网短暂波动的场合：

典型应用：

2.1 工厂车间、数据中心、商业建筑的总进线

   电网一次瞬间波动如果导致总闸跳闸，会造成大范围停电，损失巨大。延时型可以“忍一忍”，只要电压快速恢复就不跳。

2.2 电机负载为主的回路

   大型电机启动时会引起母线电压短暂下降（通常是额定电压的80%~90%）。瞬时型会误跳，延时型可以躲过这个启动过程。

2.3 与自备发电机或UPS配合

   当市电停电时，发电机需要几秒钟才能启动并建压。延时型欠压线圈可以在这几秒内保持不跳，等待备用电源投入。

2.4 需要“抗晃电”的场合

   “晃电”指电网电压短暂跌落（通常0.1~1秒）。延时型是抗晃电的基础手段之一。

 3. 需要注意的问题

- 延时时间内断路器并没有分断，如果电压持续偏低且设备本身无法承受，可能造成电机过热。

- 延时型欠压线圈的延时精度受环境温度影响（尤其是电磁式），电子式相对稳定。

- 不能无限延时，过长延时可能违反相关规范对欠压保护的动作时间要求。

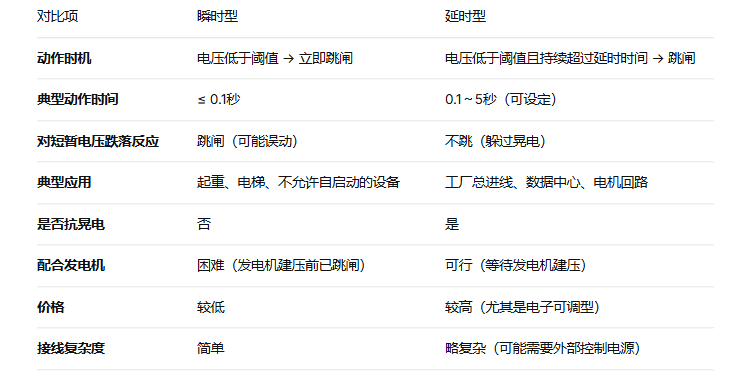

直接对比：瞬时型 vs 延时型

选型决策树：到底选哪一个？

按照以下逻辑判断：

第一步：你的设备或规范是否明确要求“电压一掉就立刻跳”？

- 是 → 选瞬时型

  - 典型：起重机械、电梯、某些机床

- 否 → 进入第二步

第二步：电网是否可能存在短暂电压波动（电机启动、雷击、大负载投切等）？

- 是，且导致跳闸后损失较大 → 选延时型

- 几乎不存在（如极小系统或专用变压器） → 可选瞬时型

第三步：是否需要配合发电机或备用电源切换？

- 是 → 必须选延时型（或再加“延时+瞬时组合”）

- 否 → 根据前两步判断

第四步：设备是否要求电压恢复后不能自启动（需人工合闸）？

- 瞬时型和延时型都具备这个功能（只要跳闸后需要人为复位）

- 但延时型可以避免因瞬时跌落造成的“不必要自启动等待”

  典型应用案例对比

 案例1：塔式起重机主回路

- 要求：电压下降 → 必须立即停机，防止重物坠落

- 选择：瞬时型欠压线圈

- 理由：不能等待，哪怕电网波动也只能跳，安全第一

 案例2：工厂车间总进线断路器

- 要求：不能因为外部电网一闪就全厂停电

- 选择：延时型欠压线圈（延时0.5~1秒）

- 理由：绝大多数电压暂降在1秒内恢复，延时型可以有效避免“全厂黑灯”

案例3：数据中心市电进线

- 要求：市电停电后，等待发电机启动（约10~15秒）

- 选择：延时型欠压线圈（延时10秒以上）或 延时+瞬时组合

- 理由：发电机建压需要时间，瞬时型会在3秒内跳闸，无法完成切换

 案例4：消防水泵控制柜

- 要求：按规范，消防设备通常不设欠压脱扣器（除非特殊要求）

- 注意：很多规范明确规定消防负荷不应因电压短时降低而跳闸，否则火灾时可能中断供水

   常见误区与注意事项

 ❌ 误区1：欠压线圈就是失压线圈

实际有区别。“失压”通常指电压完全消失（0V），但欠压线圈在电压下降到70%以下就可能动作。两种叫法经常混用，但选型时要看阈值参数。

 ❌ 误区2：延时越长越好

不对。延时过长会导致电机在低电压下长时间运行，可能过热烧毁。延时时间应根据设备耐受过电压能力设定。

 ⚠ 注意事项：

1. 电磁式 vs 电子式

   - 电磁式欠压线圈：不需辅助电源，但延时精度差、受温度影响大

   - 电子式欠压线圈：需要辅助电源，延时精确可调，但断电时本身不工作

2. 与分励线圈的区别

   用户可以明显区分：分励是需要时主动送电跳闸；欠压是断电（失压或欠压）时被动跳闸。

3. 不能同时使用两个欠压线圈

   一台断路器只能装一个欠压脱扣器（可以是瞬时或延时型）。

4. 合闸条件

   - 瞬时型：电压恢复到85%以上才能手动或电动合闸

   - 延时型：同样需要电压恢复正常，且延时电路复位后才能合闸

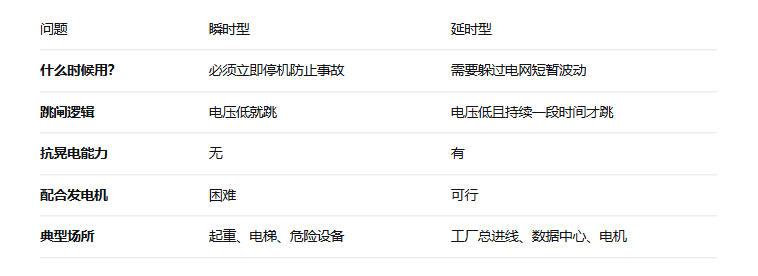

   总结

一句话总结：

- 瞬时型：电压一低就跳，保设备安全，不保供电连续性。

- 延时型：电压低但不急跳，先等一会儿，能恢复就不跳，保供电连续性。

选型时先问自己一个问题：“如果电网只是闪了一下，我要不要跳闸？”

- 要跳 → 瞬时型

- 不要跳 → 延时型

这个问题的答案，就决定了你应该选哪一种欠压线圈。
