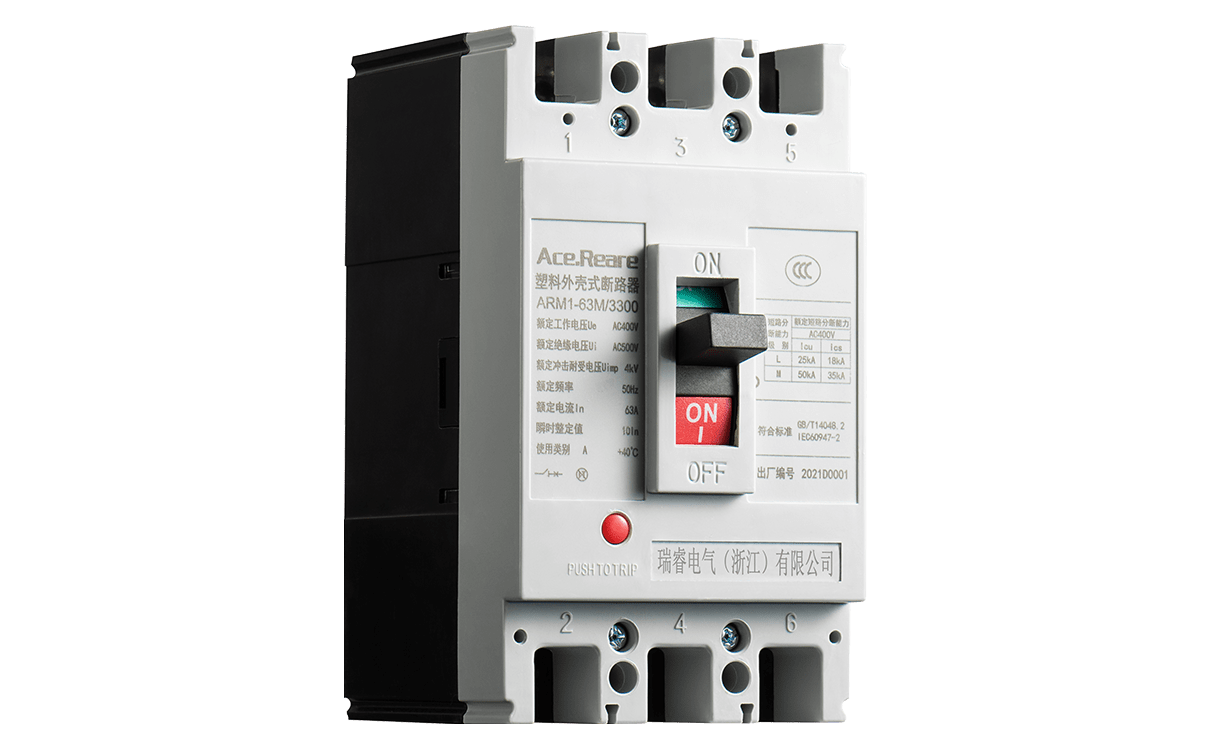

什么是塑壳断路器？它是一种以塑料外壳作为保护的断路器，简称塑壳断路器，也称为空气开关。
适用于：
1.海拔2000m及以下；
2.环境介质温度不高于+40℃（船用+45℃），不低于-5℃；
3 .能承受潮湿空气的影响；
4.能承受盐雾和油雾的影响；
5．**倾斜度为±25.5°；
6.在正常船舶振动下可靠工作；
7．地震下可靠工作（4g）；
8.在非爆炸性介质中，没有绝缘气体和导电粉尘足以腐蚀金属的地方；
9.在没有雨或雪的地方。
塑壳断路器是替代熔断器和刀闸衍生的新产品。无论产品如何改进或改变，一般都具有六连杆操作机构且无飞弧功能，这是市场上最主流的空气开关断路器的必备功能。由于刀开关没有保护功能，断路器就成了**。
泰西电气塑壳断路器按产品极数分为单极（63A以下）、三极和四极三种。四极产品中的中性极（N极）类型可分为以下四种：
A型：N极不带过电流脱扣器，N极极 始终相连，不与其他三极结合。
B型：N极不装过电流脱扣器，N极与其他三级组合；
C型：N极安装过电流脱扣器，N极与其他三极组合； N极先闭合后断开）。
D型：过电流脱扣器安装在N极上，N极始终接通，不与其他三极组合；
台西电气断路器按额定电流A可分为（等级）：
-63为6、10、16、20、25、32、40、50、63A 9级（6A规格无过载保护）。
-100为10、16、20、25、32、40、50、63、80、100A十级； S-3VI3-160为100、125、140、160A四级。
-250为100、125、140、160、180、200、225、250A八个等级。
-400是225、250、315、350、400A的5级。
-630为400、500、630A级。
-800为630、700、800A级。
-1250为1000，1250A二次。
按接线方式可分为前接线、后接线和插件三种。
根据过电流脱扣器的类型，可分为热电磁（双工）型和电磁（瞬时）型两种。
塑壳断路器的结构由操作机构、触点、保护装置（各种脱扣器）、灭弧系统等组成。塑壳断路器的主触点闭合手动或电动。主触点闭合后，自由脱扣机构将主触点锁定在闭合位置。过电流脱扣器的线圈和热脱扣器的热敏元件与主电路串联，欠电压脱扣器的线圈与电源并联。
当电路发生短路或严重过载时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触头断开主电路。当电路过载时，热脱扣器的热敏元件会发热并使双金属片弯曲，推动自由脱扣机构动作。当电路欠压时，欠压脱扣器的衔铁释放，塑壳断路器同时启动自由脱扣机制。分励脱扣器用于遥控。在正常操作期间，其线圈断电。当需要进行距离控制时，按下启动按钮使线圈通电，衔铁带动自由脱扣机构动作，使主触点点击断开。
