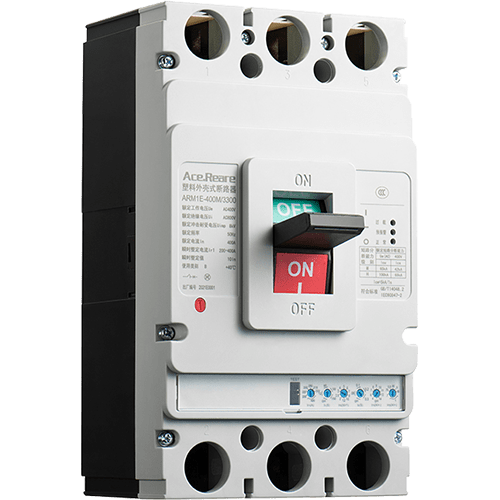

塑壳（用塑料绝缘体来作为装置的外壳）断路器也被称为塑壳断路器，适用于作支路的保护开关，能够在电流超过跳脱设定后自动切断电流，用来隔离导体之间以及接地金属部分所有的零件都密封于塑料外壳中，辅助触点，欠电压脱扣器以及分励脱扣器等多采用模块化。由于结构非常紧凑，塑壳断路器基本无法检修，所以一般不考虑维修。
多用途手动操作，大容量可选择电动开关。由于电子过电流跳闸的应用，塑壳断路器也可分为 A 类和 B 类，B 类具有良好的三级保护，但由于价格因素，具有热磁释放的 A 类产品有较高的市场份额。
一般热磁塑壳断路器为非选择性断路器，只有过载长延时和短路瞬时两种保护方式。大多数塑壳断路器为手动控制操作，也有重要部分带电动机可以操作系统机构。
塑壳断路器工作原理：
低压断路器的主触点手动或电气闭合。 在主触点闭合之后，自由跳闸机构将主触点锁定在闭合位置。 过电流释放装置的线圈和热释放装置的热元件与主电路串联，欠压释放装置的线圈与电源并联。
当电路短路或严重过载时，过流脱扣器的电枢拉入，使自由脱扣机构运动，主触头断开主电路。
当电路过载时，热脱扣器的发热元件会使双金属弯曲，推动自由脱扣机构动作，主触点断开主电路。
当电路欠电压时，欠电压电流脱扣器的衔铁释放，也使自由实现脱扣需要机构进行动作，主触点处于断开主电路。
当按下分路跳闸按钮时，分路跳闸的电枢被吸引，自由跳闸机构被激活，主触点断开主电路。
