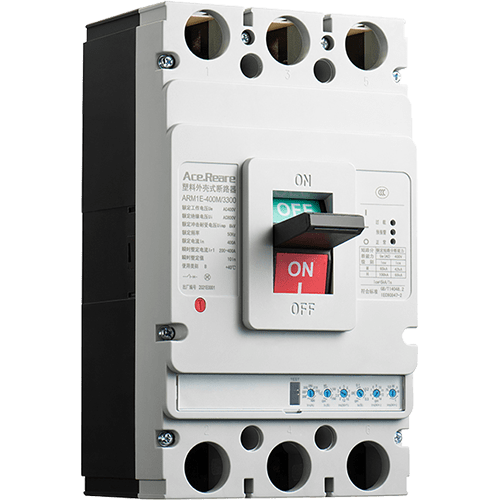

塑壳断路器拒跳处理方法

Q 2022-08-11

变电站发生负载停止和电力系统故障时，核心设备是高压断路器。其好坏是整个变配电系统工作正常、高压供电分配系统中最容易出现故障的薄弱环节，塑料外壳断路器工作不正常的因素很多。

主要总结了以下几个方面：

断路器运行中发生拒绝跳闸故障的分析、判断与处理

断路器拒绝跳闸时，旧断路器会跳闸。这被称为“阶段性跳闸”。这将扩大停电范围，有时会导致系统混乱，并导致大规模停电的恶性事故。因此，“拒绝跳跃”比“拒绝见面”危害更大。“拒绝跳跃”错误按以下方式处理：

1.根据事故现象，可判别是否属断路器“拒跳”事故

“拒绝跳跃”故障的特点是：保护信号灯亮，信号显示保护动作，但该电路的红灯仍然亮着，周围重复进行过电流、断路器故障保护等上层备份保护。在某些情况下，备份保护不能按时工作，组件短时间电流显示值急剧增加，电压显示值降低，电力频繁变化，主变压器发出更重的嗡嗡声，相应的塑壳断路器仍处于关闭位置。

2.确定断路器故障后，应立即手动拉闸

(1)在发现断路器不工作之前，如果主变压器内部电源总断路器控制电流通过指示值**、异常声音最强，应首先打开电源总断路器，防止主变压器烧毁。

(2)作为**次后备保护措施，如果停电时存在并联保护行为，但断路器没有跳闸，则拉动被拒绝的断路器，恢复**次供电断路器。如果没有发现并联保护动作，如果没有故障，则应断开所有并联断路器，在电源断路器关闭后逐个测试并联断路器。电源断路器发送到子回路后，再次跳闸时，可能会被识别为错误(拒绝)断路器。必须将其断开，并恢复其他电路的电源。

(3)检查“防跳”断路器时常见电气故障(如控制电源电压或控制电压低、控制电路保险丝接触不良、保险丝等)

3.对“拒跳”断路器的电气及机械方面故障的分析判断方法

(1)断路器拒绝跳跃失败，寻找学习方法。

首先，决定电路故障或机械故障的是：

1.检查学生是否跳闸电源的电压水平太低。

2.检查跳闸电路是否损坏。跳闸核心正常工作，断路器不跳闸，就是机械故障。

3.如果电源运行良好，由于铁芯动作薄弱、铁芯堵塞或线圈故障的原因而拒绝跳跃，在电气和机械方面往往同时会导致企业出现一些故障。

4.工作电压正常，工作后核心不动，主要是电气故障导致“没有跳闸”。

(2)电气原因包括：

1.腔回路保险丝保险丝保险丝保险丝或跳闸回路元件接触不良(例如，控制开关触点、断路器工作机构辅助触点、防跳继电器、继电保护跳闸回路)。

2.液压(气动)机构工作压力降低，跳闸回路可能关闭，制动控制阀可能无法工作。

3.SF6断路器气压低，密度继电器动作电路堵塞。

跳闸线圈故障。
