塑壳断路器线圈烧毁的原因-瑞睿电气-瑞睿电气

Q 2022-08-11

塑壳断路器的开路线圈烧坏

1、开式电磁铁的机械设备故障。当线圈松动时，电磁铁铁芯在塑壳断路器断开时移动，铁芯卡住，线圈烧毁。还可能就是由于没有铁芯的主动学习行程时间较短，当开启控制电路的电源系统接通时，铁芯不会自己打开跳闸机构，使线圈长时间处于通电，造成影响燃烧。

2、死点调整管理不当，机构工作无法进行及时得到释放，导致线圈过载，使分闸线圈烧毁。

3. 如果辅助开关的断开状态调整不当，且辅助开关超出断开状态的行程范围，辅助开关将不能正常切换开路，断开线圈将烧毁。

4.辅助开关使用不当。当断路器的合闸时间很短，远小于断路器的开启时间时，断路器不能及时合闸，断路器就处于合闸状态。相反，由于辅助开关的静电绝缘和动电绝缘之间的间隙较小，经常会产生电弧，导致辅助开关触点烧毁，从而导致线圈烧毁。

5.当装置中的并联继电器发生故障或并联的辅助开关触点耦合较大时，并联不能及时退出，并且并联线圈长时间通电，造成烧毁。

6、当开关线圈的电路进行绝缘能力降低，或电路电阻过小时，会导致一个开关系统电路工作电压衰减，导致不同电压达不到线圈开关的电压值，导致一些开关线圈充电学习时间过长，烧毁线圈。

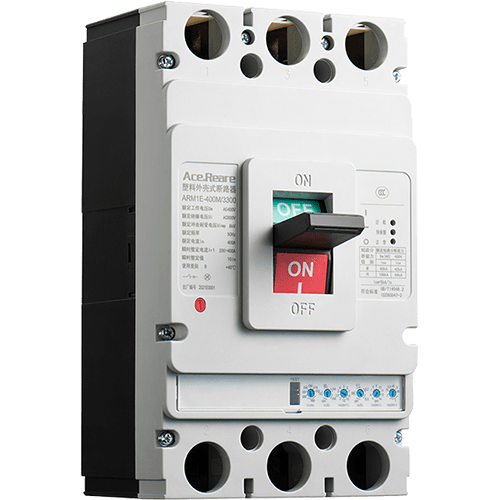

塑壳断路器

MCCB关闭线圈烧毁原因

1.由于断路器工作机构不匹配，断路器本体内导线不能打开断路器，传动连杆堵塞不良，保护锁紧联锁机构运行不当，导致断路器不能打开，导致合闸线圈因合闸铁心过载而烧毁。

2.当保护控制装置给出断开命令时，装置中的开关继电器发生故障或者门控制电路的辅助开关的操作行程大，使得不能及时撤回断开命令。导致开关线圈被充电并长时间燃烧。

3.当断路器闭合时，由于一个闭合电流产生较大，控制系统回路不能进行直接成本控制闭合线圈，只能可以通过闭合接触器间接网络连接闭合线圈，当闭合接触器失效时，不能没有及时断开，导致闭合线圈开启学习时间过长，烧毁线圈。

怎样防止线圈烧毁

1.正确调整辅助开关的位置。

2. 固定开关线圈，检查开关线圈铁芯是否卡住。

3.维修时，正确调整断路器的连杆机构。

4.加强交流接触器的检查和维护。
