资料下载一、直流断路器功能总概
ARM6DC系列塑料外壳式断路器适用于集中式光伏电站系统，2p直流输入电压500~1000V，4P直流电压可高达1500V。
二、ARM6DC产品亮点
1、具有过载、短路保护功能
2、能保护线路和电源设备不受损坏
3、具有体积小、分段能力高、飞弧短、抗震动等特点
4、ARM6DC MCCB：集中式逆变器应用领域：
光伏串组输出到直流汇流箱汇流，经逆变器DC/AC逆变，输出交流后升压并网。直流汇流箱和逆变器直流侧需装设直流断路器，工作电压：DC1000V→DC1500V。
5、ARM6DC小安培的保护精度高、寿命长的结构特点。
机构组件与脱扣器是借用M3结构平台来设计优化，确保了可靠性和脱扣精度。机械寿命：10000次，电气寿命2000次
三、使用场景
四、专利技术&设计创新
1、大开距：
2、大容量金属消游离栅片：
3、窄缝增压气吹方案：

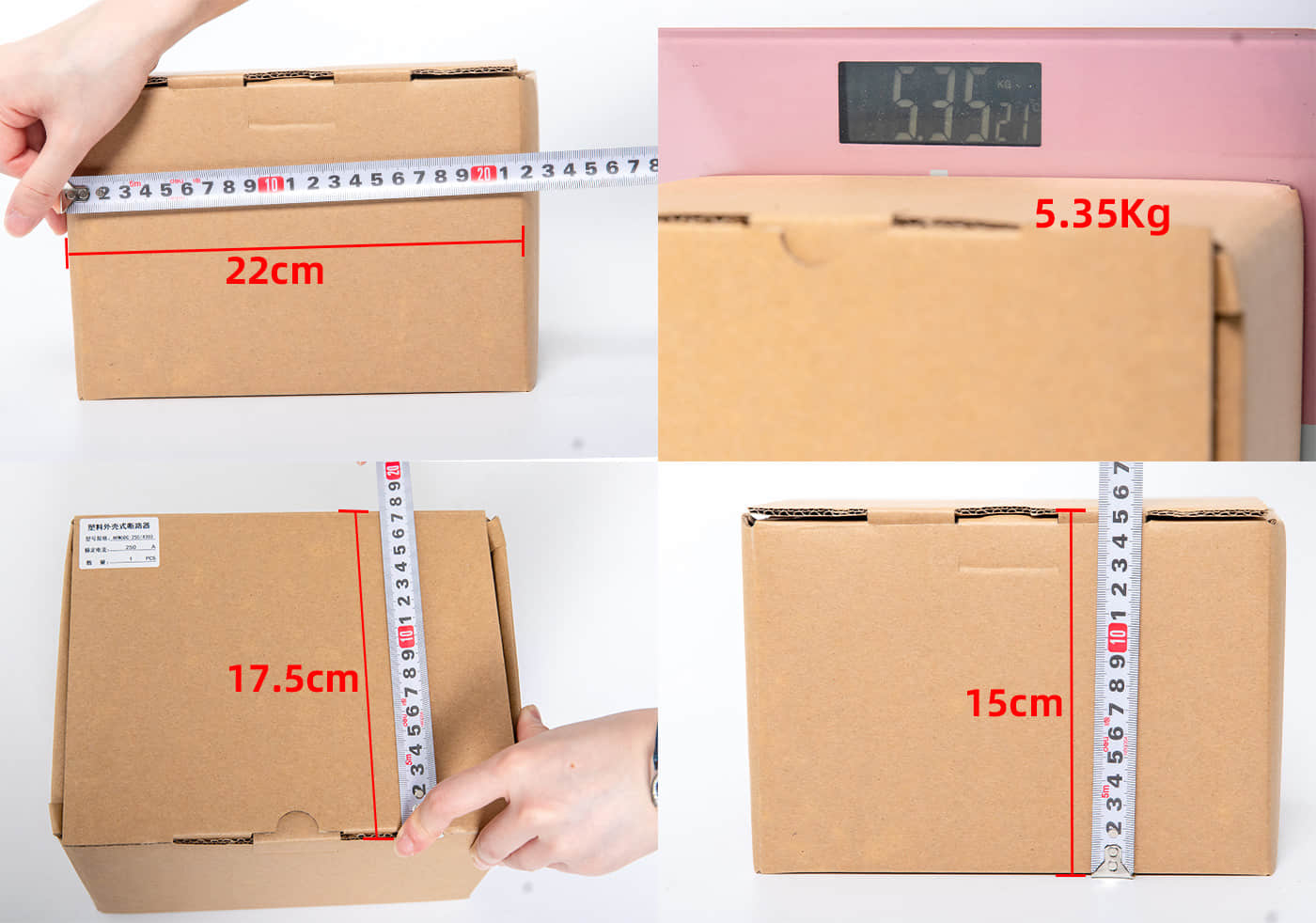

外包装资料（尺寸 重量）
| 产品型号 | 起订量 | 产品尺寸mm （L*W*H） | 产品净重 | 包装方式（木箱/纸箱） | 装箱数 | 内箱尺寸cm （L*W*H） | 外箱尺寸cm （L*W*H） | 箱重（g） |
| ARM6DC-250-4300 | 50 | 200*142.5*108 | 纸箱 | 22*17.5*15 | 5350 |

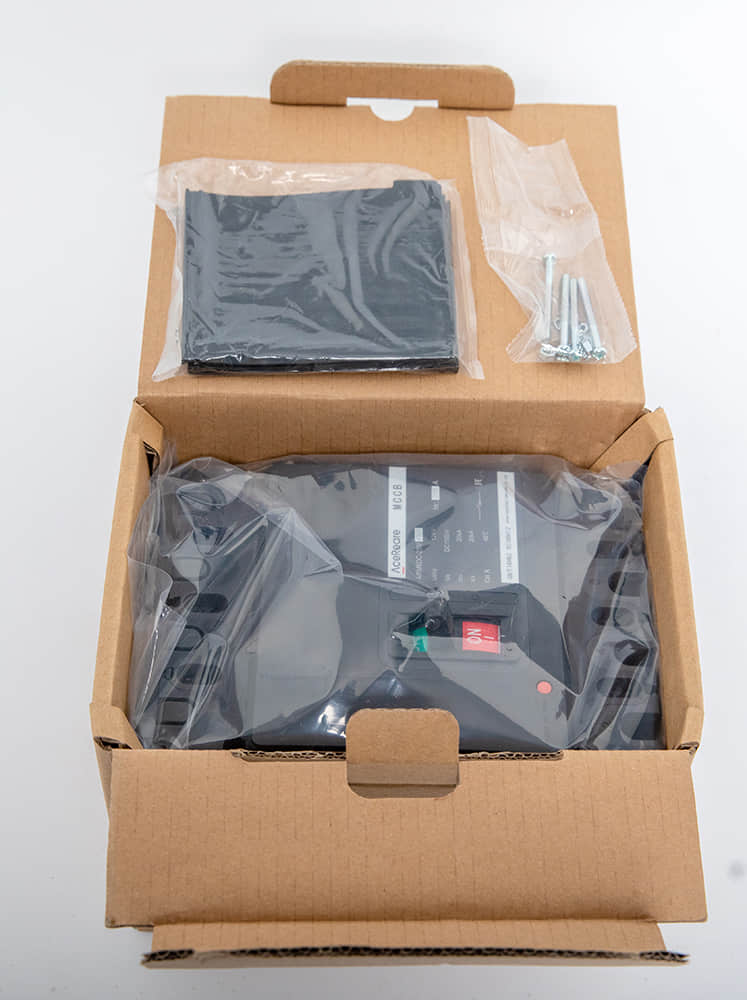

配件和辅件
1、安装地点海拔高度不超过2000m；
2、周围空气温度不高于+40℃不低于-5℃；且24小时平均值不超过+35℃（特殊订货除外）
3、安装地点的空气相对湿度．**温度+40℃时不超过50[%],在较低的温度下可以允许有较高的相对湿度，例如2O℃时达90[%]。对由干温度变化偶尔产生的凝露应采取特殊的措施。
4、在空气中无爆炸危险的介质且无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方。
5、无雨雪侵袭的地方。
6、污染等级为3级。
7、安装类别：断路器主电路的安装类别为Ⅲ，不接至主电路的辅助电路和控制电路安装类别为Ⅱ
| 产品型号 | 壳架电流 | 额定电流In | 极数 | 额定工作电压 | Icu | Ics | Ui | Uimp | 机械寿命 | 电气寿命 |
| ARM6DC-250 | 250A | 63A、80A、100A、125A、140A、160A、180A、200A、225A、250A | 2p | 1000DCV | 40 | 20 | 1500V | 12kV | 7000 | 1000 |
| ARM6DC-250 | 63A、80A、100A、125A、140A、160A、180A、200A、225A、250A | 4p | 1500DCV | 20 | 20 | 1500V | 12kV | 7000 | 1000 |
产品型号 | 额定电流In | 极数 | 尺寸结构 | 外形尺寸（W*L*H1） | 外形尺寸（W*L*H2） |
ARM6DC-250 | 63A、80A、100A、125A、140A、160A、180A、200A、225A、250A | 2P |
| 90*200*130 | 90*200*108 |
| ARM6DC-250 | 63A、80A、100A、125A、140A、160A、180A、200A、225A、250A | 4P | 142*200*130 | 142*200*108 |
